Компенсатор сильфонный CКУ.ППУ/ПЭ.II 600-16-200

Категории товаров

от 312 383 ₽

Компенсаторы сильфонные
CКУ.ППУ/ПЭ.II 600-16-200 собственного производства.

Характеристики:

Ду (DN): 600 мм
Ру (PN): 16 кгс/см²
Осевой ход: 200 мм
Рабочая температура: от -250 до +150°C

Компенсаторы сильфонные в ППУ изоляции СКУ.ППУ/ПЭ.II 600-16-200 в полиэтиленовой оболочке предназначены для монтажа трубопроводов без каналов во влажных грунтах с высоким уровнем подземных вод и в непроходных каналах без дренажа.

Конструкция включает один или два гофрированных элемента с тепло- и гидроизоляцией, соединительные патрубки, ограничители хода, силовой кожух и направляющие. Патрубки покрыты пенополиуретаном в полиэтиленовой оболочке. Наружные поверхности покрыты антикоррозионным слоем, а патрубки — пенополиуретаном в защитной оболочке. Внутренняя поверхность гидроизолирована от грунтовых вод.

Данные изделия изготавливаются на базе сильфонов СКУ или 2СКУ.

Технические характеристики

Наименование	Значение
Ду (DN), мм	600
Ру (PN), кгс/см²	16
Осевой ход, мм	200
Осевая жесткость, Н/мм	по запросу
DxS, мм	630х8
Строительная длина, L, мм	по запросу
Рабочая температура, °С	от -250 до +150
Рабочая среда	Пар, вода и другие неагрессивные жидкости

Возможно полное изменение всех технических характеристик согласно требований проекта заказчика.

Материалы

Характеристики	Стандарт	Под заказ
Сильфон и внутренний экран	08Х18Н10Т	08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Патрубки	Ст20, Ст3сп	09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Защитный кожух	Ст20, Ст3сп	09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Внешняя оболочка	Пенополиуретан в кожухе из полиэтилена

Защитный кожух и внутренний экран комплектуются только по запросу.

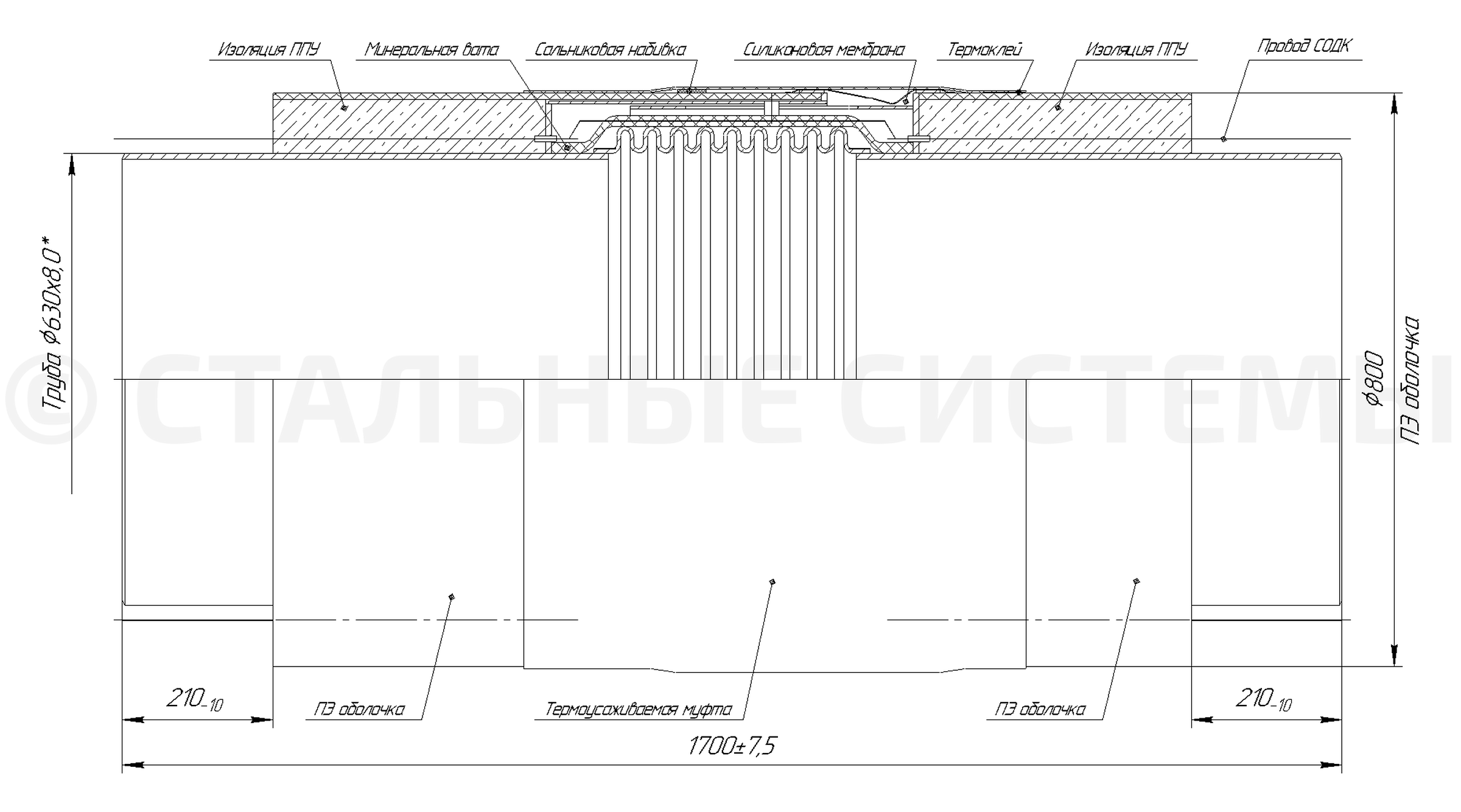

Рабочие чертежи

Компенсатор сильфонный СКУ.ППУ/ПЭ.II 600-16-200

Фотографии готовой продукции
