Компенсатор сильфонный 2СКУ.ППУ/ОЦ 1000-16-420

Категории товаров

от 2 421 853 ₽

Компенсаторы сильфонные
2СКУ.ППУ/ОЦ 1000-16-420 собственного производства.

Характеристики:

Ду (DN): 1000 мм
Ру (PN): 16 кгс/см²
Осевой ход: 420 мм
Рабочая температура: от -250 до +150°C

Компенсаторы сильфонные в ППУ изоляции 2СКУ.ППУ/ОЦ 1000-16-420 в оцинкованной (ОЦ) оболочке предназначены для предотвращения негативных последствий осевых деформаций труб, вызванных колебаниями температуры транспортируемой среды. Такая конструкция предотвращает разрушение магистрали, обеспечивая её безопасную эксплуатацию.

Используются для наземной и подземной прокладки тепломагистралей в системах отопления и горячего водоснабжения. В качестве транспортируемой среды может выступать нагретая до необходимой температуры вода или пар.

Данные изделия изготавливаются на базе сильфонов СКУ или 2СКУ.

Технические характеристики

Наименование	Значение
Ду (DN), мм	1000
Ру (PN), кгс/см²	16
Осевой ход, мм	420
Осевая жесткость, Н/мм	по запросу
DxS, мм	1020х12
Строительная длина, L, мм	по запросу
Рабочая температура, °С	от -250 до +150
Рабочая среда	Пар, вода и другие неагрессивные жидкости

Возможно полное изменение всех технических характеристик согласно требований проекта заказчика.

Материалы

Характеристики	Стандарт	Под заказ
Сильфон и внутренний экран	08Х18Н10Т	08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Патрубки	Ст20, Ст3сп	09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Защитный кожух	Ст20, Ст3сп	09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Внешняя оболочка	Пенополиуретан в кожухе из оцинкованной стали

Защитный кожух и внутренний экран комплектуются только по запросу.

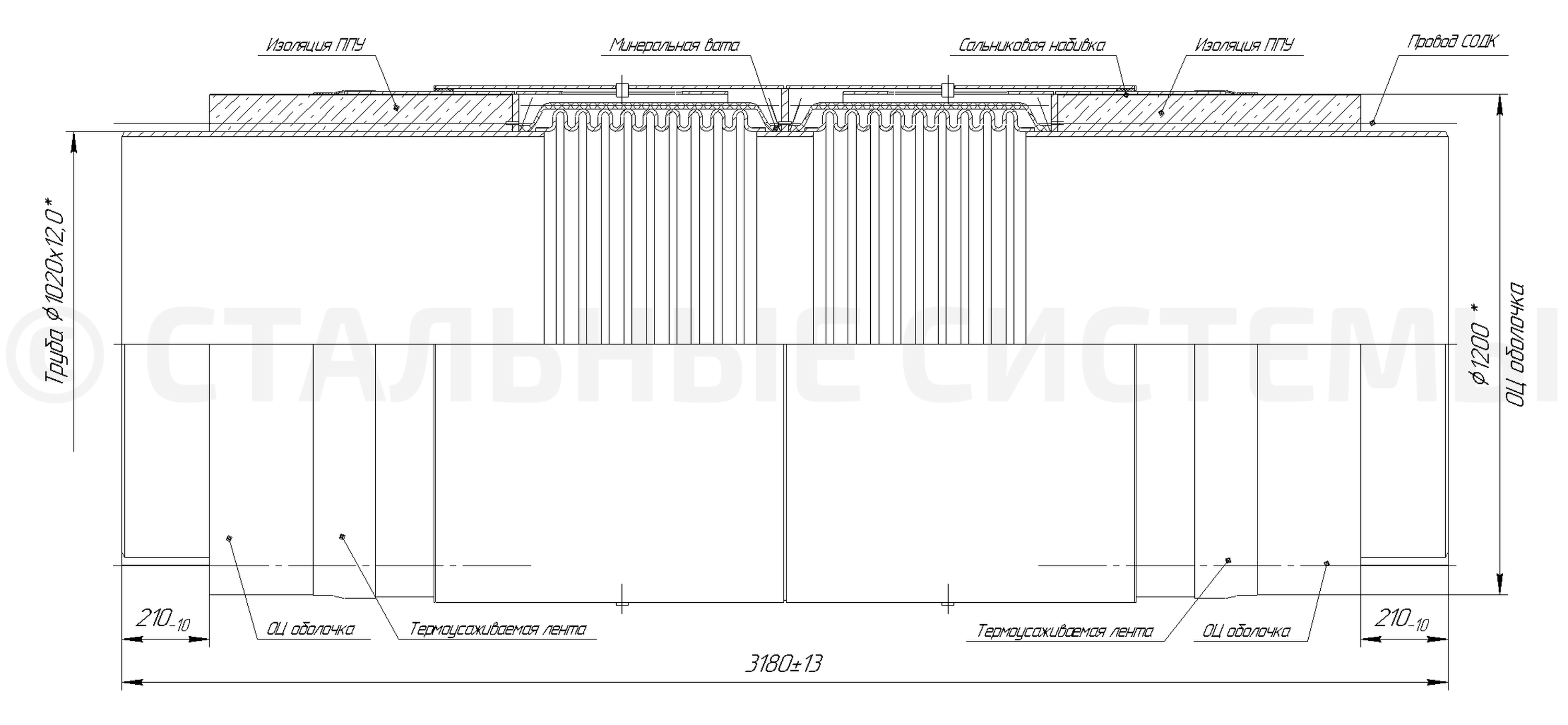

Рабочие чертежи

Компенсатор сильфонный 2СКУ.ППУ/ОЦ 1000-16-420

Фотографии готовой продукции
