Компенсатор сильфонный осевой 2ОПКР 700-16-440

Категории товаров

от 1 047 471 ₽

Компенсаторы сильфонные осевые
2ОПКР 700-16-440 собственного производства.

Характеристики:

Ду (DN): 700 мм
Ру (PN): 16 кгс/см²
Осевой ход: 440 мм
Рабочая температура: от -250 до +950°C

Компенсаторы 2ОПКР 700-16-440 осевые с патрубками под приварку с усиленным наружным кожухом являются осевыми сильфонными компенсаторными устройствами, их конструкция оборудована патрубками для приварки в систему трубопровода и усиленной защитой в виде двойного телескопического кожуха. Используются компенсаторы ОПКР в системах трубопровода для снижения негативного воздействия продольного изменения размера труб, возникающего вследствие температурного расширения материала.

Рекомендуются для замены сальниковых компенсаторов при установке в существующие тепловые камеры.

Технические характеристики

Наименование	Значение
Ду (DN), мм	700
Ру (PN), кгс/см²	16
Осевой ход, мм	440
Осевая жесткость, Н/мм	606
DxS, мм	720х8
Строительная длина, L, мм	1794
Рабочая температура, °С	от -250 до +950
Рабочая среда	Пар, вода, газ, дым, нефть, агрессивные химические среды, продукты пищевой промышленности и другие среды

Возможно полное изменение всех технических характеристик согласно требований проекта заказчика.

Материалы

Характеристики	Стандарт
Сильфон и внутренний экран	08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18
Патрубки	Ст20, Ст3сп, 09Г2С, 17Г1С, 08Х18Н10Т, 12Х18Н10Т, 08Х17Н13М2Т, 10Х17Н13М2Т, 20Х23Н18
Защитный кожух	Ст20, Ст3сп, 09Г2С, 17Г1С, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т

Возможно изготовление из других материалов согласно требований проекта заказчика.

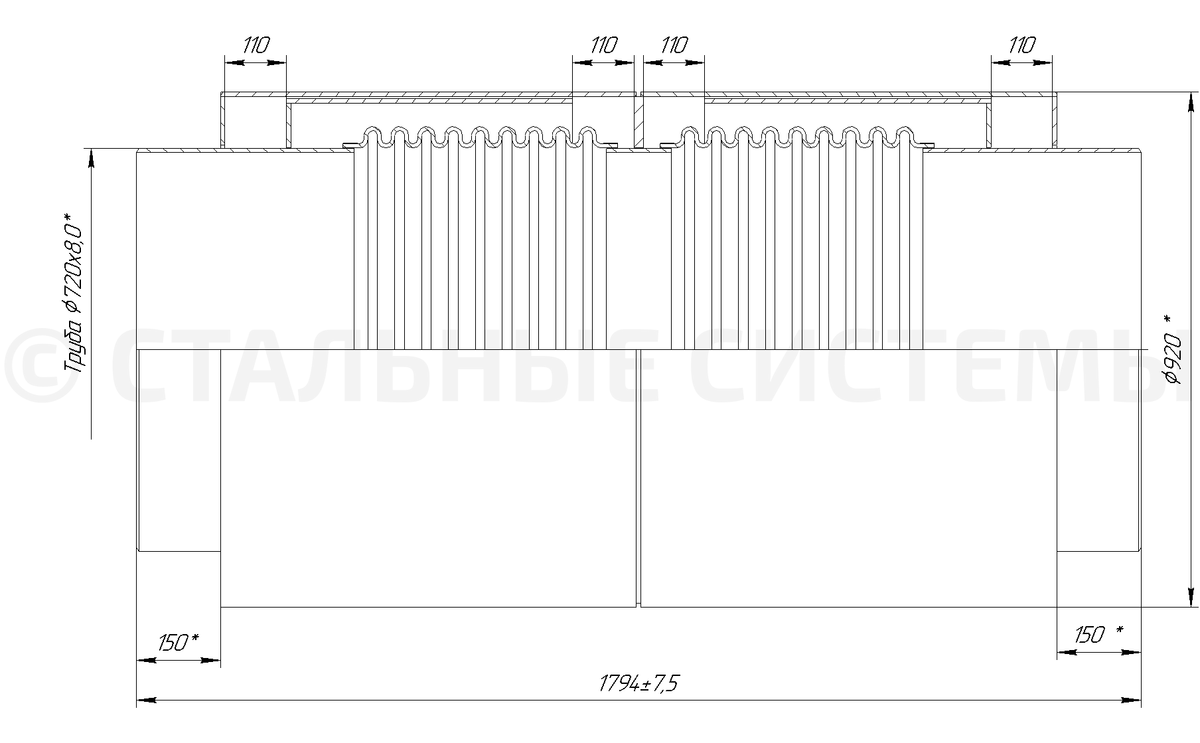

Рабочие чертежи

Компенсатор сильфонный осевой 2ОПКР

Фотографии готовой продукции
