Компенсатор сильфонный осевой 2ОПКР 125-25-260

Категории товаров

от 103 336 ₽

Компенсаторы сильфонные осевые
2ОПКР 125-25-260 собственного производства.

Характеристики:

Ду (DN): 125 мм
Ру (PN): 25 кгс/см²
Осевой ход: 260 мм
Рабочая температура: от -250 до +950°C

Компенсаторы 2ОПКР 125-25-260 осевые с патрубками под приварку с усиленным наружным кожухом являются осевыми сильфонными компенсаторными устройствами, их конструкция оборудована патрубками для приварки в систему трубопровода и усиленной защитой в виде двойного телескопического кожуха. Используются компенсаторы ОПКР в системах трубопровода для снижения негативного воздействия продольного изменения размера труб, возникающего вследствие температурного расширения материала.

Рекомендуются для замены сальниковых компенсаторов при установке в существующие тепловые камеры.

Технические характеристики

Наименование	Значение
Ду (DN), мм	125
Ру (PN), кгс/см²	25
Осевой ход, мм	260
Осевая жесткость, Н/мм	176
DxS, мм	133х5
Строительная длина, L, мм	1042
Рабочая температура, °С	от -250 до +950
Рабочая среда	Пар, вода, газ, дым, нефть, агрессивные химические среды, продукты пищевой промышленности и другие среды

Возможно полное изменение всех технических характеристик согласно требований проекта заказчика.

Материалы

Характеристики	Стандарт
Сильфон и внутренний экран	08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18
Патрубки	Ст20, Ст3сп, 09Г2С, 17Г1С, 08Х18Н10Т, 12Х18Н10Т, 08Х17Н13М2Т, 10Х17Н13М2Т, 20Х23Н18
Защитный кожух	Ст20, Ст3сп, 09Г2С, 17Г1С, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т

Возможно изготовление из других материалов согласно требований проекта заказчика.

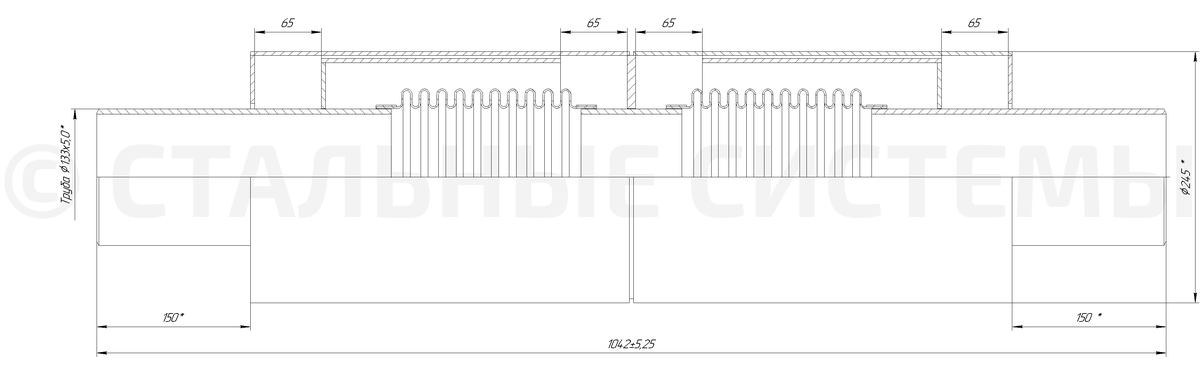

Рабочие чертежи

Компенсатор сильфонный осевой 2ОПКР

Фотографии готовой продукции
